Date：2025-03-06 Number：1087
在現代電子產業飛速發展的進程中，線路板技術不斷革新，FPC與軟硬結合板作為其中的關鍵成員，廣泛應用于各類電子產品，深刻影響著產品的性能與設計走向。了解它們之間的區別，對于優化電子設備的制造與應用極為重要。
一．結構設計差異：

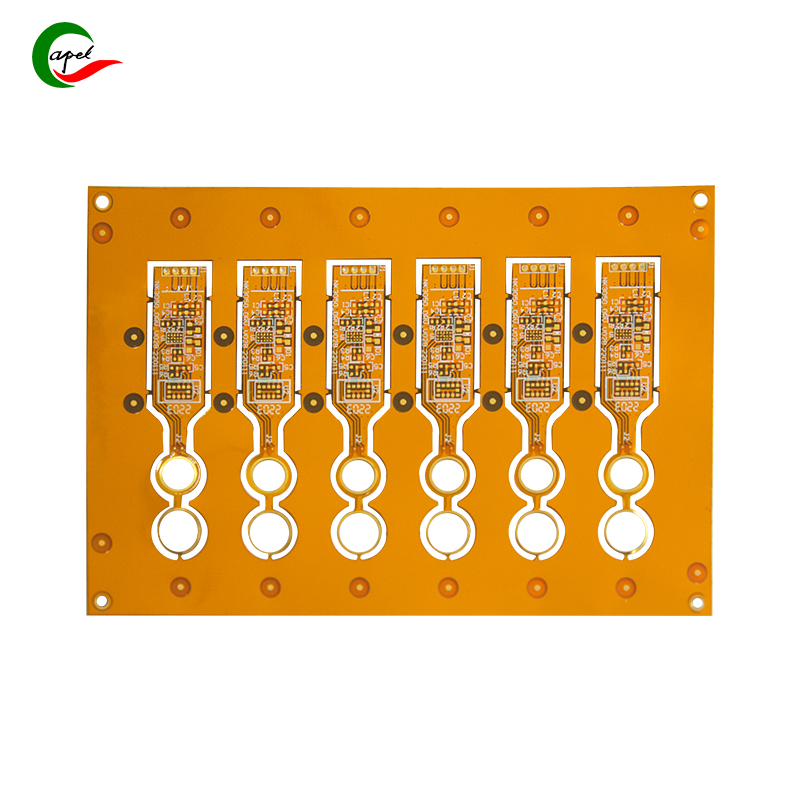

FPC 本質是一種柔性線路板，整體由可撓性的絕緣基材構成，像聚酰亞胺薄膜等。這種材料使得 FPC 能輕松實現彎曲、折疊等復雜形狀，在小型化、輕量化且對空間布局要求嚴苛的電子產品中優勢顯著，如手機攝像頭模組連接線。
軟硬結合板則融合了剛性板與柔性板的特性。它既有剛性部分來提供穩定支撐和固定元器件，又有柔性部分用于實現特定的彎折功能。其結構設計復雜程度遠超 FPC，通過將剛性層和柔性層按特定順序?qū)訅涸谝黄?，不同功能區域各司其職，常用于需要兼具機械強度與靈活布線的產品，如筆記本電腦的顯示屏排線。
二．制作工藝區別：
FPC 的制作工藝圍繞柔性基材展開。主要流程包括在柔性薄膜上通過光刻、蝕刻等工藝形成導電線路，接著進行表面處理和覆蓋層貼合。由于柔性材料特性，制作過程對工藝精度和環境要求極高，需精準控制溫度、壓力等參數，防止材料變形影響線路精度。
軟硬結合板制作工藝更為繁瑣。需先分別制作剛性板和柔性板部分，各自完成線路圖形、鉆孔、電鍍等工序，之后再將二者進行層壓結合。層壓過程需確保剛性與柔性部分精準對位，否則會導致線路連接不良等問題。同時，在不同材料界面處理上也有特殊要求，以保證結合強度和電氣性能穩定。
三．應用場景側重：
FPC 憑借出色的柔韌性，在可穿戴設備中大量應用，像智能手環的表帶內線路連接，能完美貼合手腕曲線。在手機內部，用于連接主板與屏幕、電池等部件，有效節省空間，提升內部布局緊湊性。
軟硬結合板因兼顧剛性與柔性，在航空航天領域用于連接飛機的電子設備與傳感器，既保證線路在復雜振動環境下的可靠性，又能滿足布線的靈活性需求。在汽車電子中，如汽車儀表盤與中控臺的連接，既能承受車輛行駛中的機械振動，又可實現靈活布線，適配不同車型的內部空間布局。
綜上所述，FPC 和軟硬結合板在結構設計、制作工藝及應用場景上存在明顯差異。FPC 以其柔性優勢在追求[敏感詞]輕薄與空間利用的產品中大放異彩；而軟硬結合板則憑借剛?cè)岵?jì)的特性，在對機械強度和布線靈活性都有較高要求的復雜環境中發揮關鍵作用。二者相輔相成，共同推動著電子行業向更輕薄、高性能、高可靠性的方向發展。
